LIttleGreen2 升级版WIFI时钟 外壳装配说明

本章节介绍LittleGreen2(CWT9S07)时钟外壳的装配方法。

时钟说明书请看这里(点击):https://mastergong.cn/docs/manual/LittleGreen2.html


20220609注:有网友反馈蜂鸣器音量过小, 蜂鸣器上面有个保护贴纸可以撕下来,没有贴纸声音就大很多倍了。

1、打开包装,撕掉保护膜

外壳采用亚克力材质,上面有一层保护膜,慢慢撕掉,
建议最好带个手套,不然会有指纹。

外壳清单:

  • 机芯 x 1
  • 上下侧板 x 2
  • 前面板 x 1
  • 后面板 x 1
  • 左侧板 x 1
  • USB右侧板 x 1
  • 固定螺柱螺丝 x 3套 (装配使用2套,多1套备用)
  • 小扳手

注意不要太用力,会滑丝的! 建议先用手扭上固定,最后用小扳手稍微扭紧。

如下图:


2、安装固定柱

参照下图示,长螺柱在前,短螺柱在后,固定在机芯两侧的固定孔,用手拧紧。

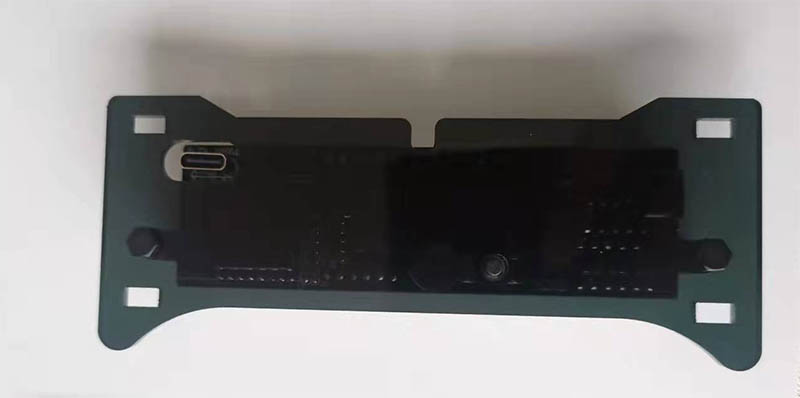

3、安装后面板

如下图,安装后面板,并在两侧拧上螺丝。



4、安装四周挡板

参照下图,将4个侧面挡板装上,要注意USB侧挡板位置。


5、最后安装前面板

参照下图,对准前面板,用螺丝固定。

提示:最后装配完,如摆放在桌面不平,可将时钟倒过来在平面上稍微用力按一按找齐,最后再扭紧前后螺丝。
