LittleGreen2升级版WIFI对时时钟 全资料目录

此文档对应小绿时钟,LittleGreen2,型号:CWT9S07(有时间记忆) / CWT9S07_L(无时间记忆)

资料链接目录,请点击以下跳转。




以下为20211204 发布内容

昨晚写了一个ms显示模式dp-10, 因为显示是扫描方式,显示只做到了10ms单位,刷新频率定为50ms,理论上不考虑其他因素,也有最大50ms的误差,
今天测试了一下,精度还可以就把这个模式增加到发布版本中。

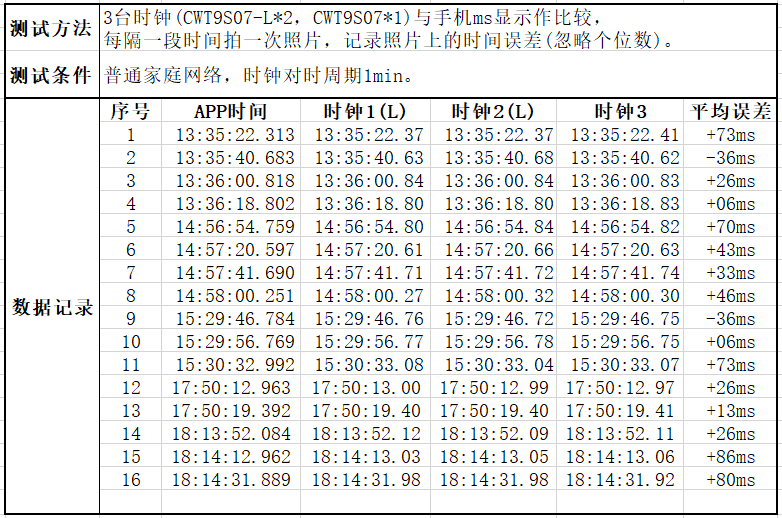

下面是测试数据:





以下为20211202 发布内容

屏幕截图 2021-12-02 104940.png


小绿时钟是2020年十一假期闷在家中开发的,目前已上架1年多,期间多次优化软件不断的完善,
非常感谢网友的支持,虽然没有差评,但是还是存在一些问题,比如绿色区域过亮反光,按键设定繁琐等问题。


屏幕截图 2021-12-02 105030.png


21年没有推出一款新品, 一是上半年工作比较忙,期间还要不断优化之前几款时钟和忙着生产,再主要还在忙着切换硬件平台,之前的时钟wifi采用W600方案,因为缺芯片供货和价格一直不稳定,所以决定切换到ESP8266, 顺便完善下整个框架,适用于其他产品,其中主要一点是远程在线升级功能。
经过不断努力,在21年的最后一个月份准备推出3款不同类型的时钟,
其中一款是第二代的小绿LittleGreen2,型号:CWT9S07(有时间记忆) / CWT9S07_L(无时间记忆)

下面介绍下第二代的优化项:

1、结构方面优化:

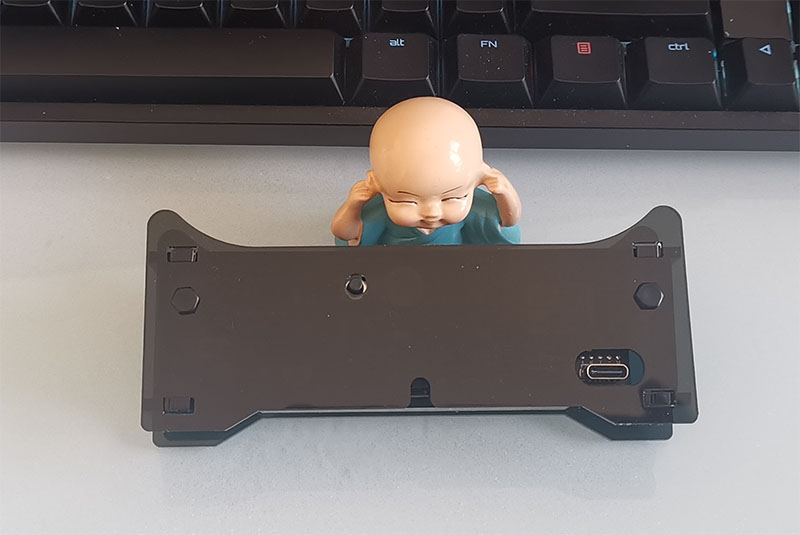

  • 前面板取消4个侧板固定孔,只保留后面板的固定孔,亚克力是3mm的,前后夹紧不用前固定也是比较稳固的,
    这样前面板就是一个整体,好看了好多,这点要感谢网友 中国机器 潘老师提供的建议。
  • 固定改成平头6角螺丝,解决了之前前固定帽过高阻挡右上角显示的问题。
  • 温度开孔改到后面板,底板和顶板一样了,不用区分, 装配起来也会更容易些。
  • 前面板底端加高,这样时钟摆在桌面上有个倾角,观看起来更舒服。



2、硬件方面优化:

  • 供电接口 由microUSB改为TypeC,依然侧方和后方各一个插孔。
  • 右上绿色区域显示亮度减弱,不会再有之前过亮问题。
  • 测温由原来的NTC更换为18B20,板子上有引脚标号可以方便自己外接18b20温度传感器,获得更精准的温度。
    (传感器型号MY1820,手册标注误差±0.5℃, 但由于数码管显示机体会发热,不同室温、亮度、显示内容,发热量都不一样,导致显示数值高于环境温度很多,软件上已加入补偿模式,但目前也无法适应所有情况,后续会不断通过数据累积来完善补偿算法,对温度有要求的可以关闭软件补偿,外接18b20传感器解决。 )

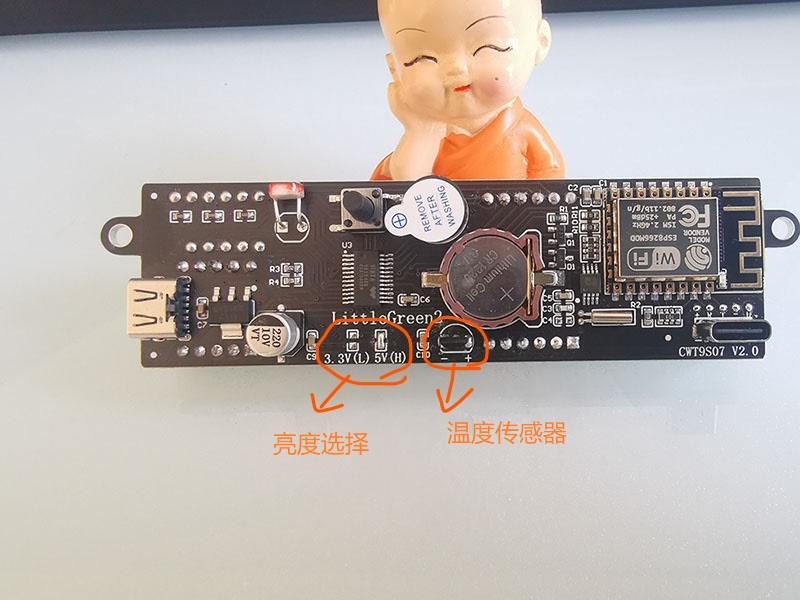

  • 显示驱动电压可以通过硬件选择(5V/3.3V)来设定整体高亮度或低亮度, 默认5V, 最低亮度时满足大部分人的需求,如需超低亮度,软件调节无法满足时可通过硬件切换来实现(注:5V/3.3V只能焊接其中一个,都焊接会毁损),选择3.3V对应的温度补偿数据还未实现,需要外接传感器,否则温度会偏度很多。
  • 增加蜂鸣器,可以实现闹钟,整点报时等。



3、软件方面优化:

  • 新增远程在线升级OTA功能,有新版本发布后,用户可选择升级。
  • 新增闹钟功能,目前支持3组,可选星期循环,后续考虑增加节假日闹钟。
  • 新增自动夏令时,支持全球时区,灵活的夏令时设置,满足多种情况。
  • 新增可选对时周期(1min/5min/10min/1hour/6hour/1day/1week),无网使用或充电宝供电时可增加周期,降低功耗。
  • 新增自动开关机功能。
  • 新增调光模式(感光/定时/恒定)。
  • 新增时间偏移设定。
  • 新增非NTP对时方式,比如某些网络屏蔽了NTP协议,NTP地址失效时,时钟会自动通过HTTP协议获取时间,无网络时也可从手机获取时间(后两种方式误差会大于NTP对时)

完整功能列表请查看对应说明书。

感谢广大网友提出的改善建议,此款时钟后续会不断优化改进。
