LittleGreen外壳装配教程

本章节介绍LittleGreen(一点绿)时钟外壳的装配方法。

WIFI绑定教程请看这里(点击):https://mastergong.cn/archives/229.html

操作说明书请看这里(点击):https://mastergong.cn/docs/manual/little-green.html

1、打开包装,撕掉保护膜

外壳采用亚克力材质,上面有一层保护膜,慢慢给撕掉,
建议最好带个手套,不然会有很多指纹。

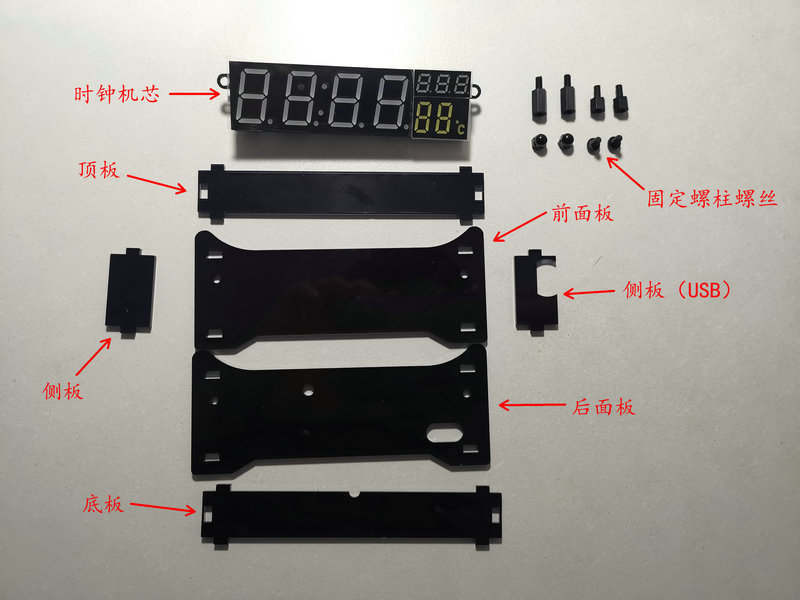

外壳清单:

  • 机芯 x 1
  • 顶板 x 1
  • 前面板 x 1
  • 后面板 x 1
  • 侧面板 x 1
  • USB侧面板 x 1

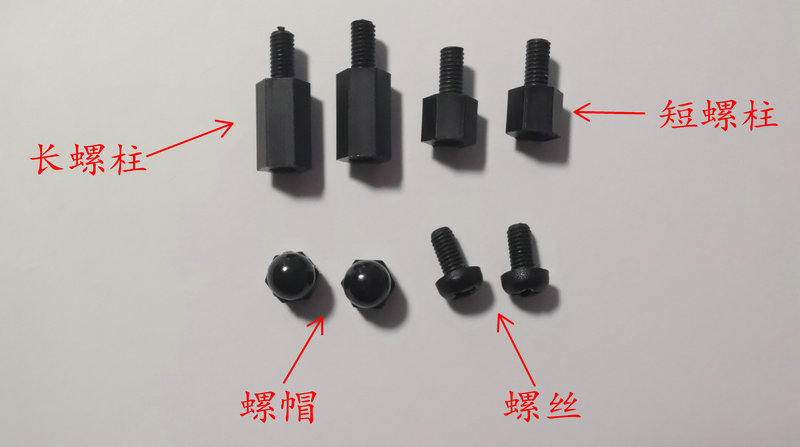

  • 固定螺柱螺丝 x 3套 (装配使用2套,多1套备用)

如下图:



2、安装固定柱

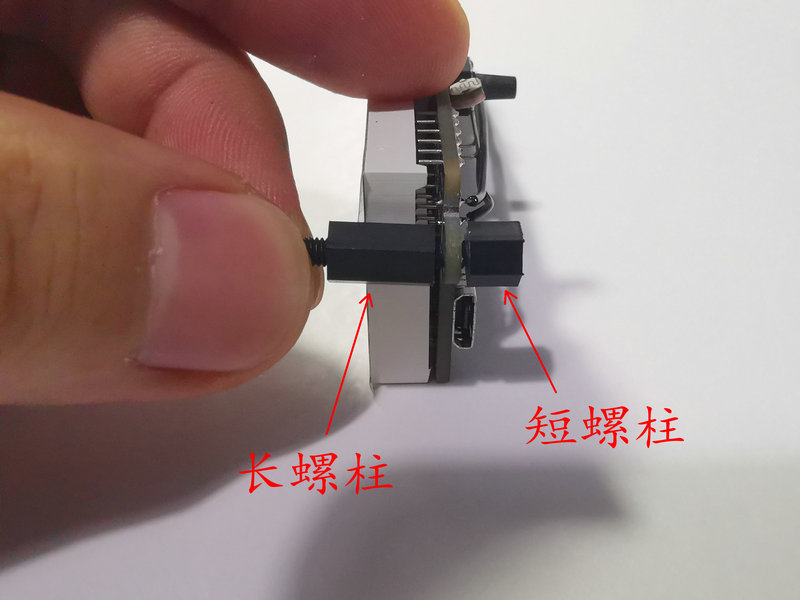

参照下图示,长螺柱在前,短螺柱在后,固定在机芯两侧的固定孔,用手拧紧。




3、安装前面板

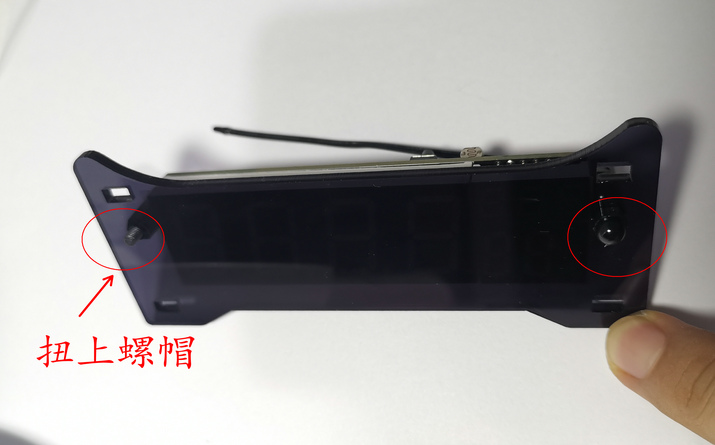

如下图,安装前面板,并在两侧拧上螺帽。



4、安装四周挡板

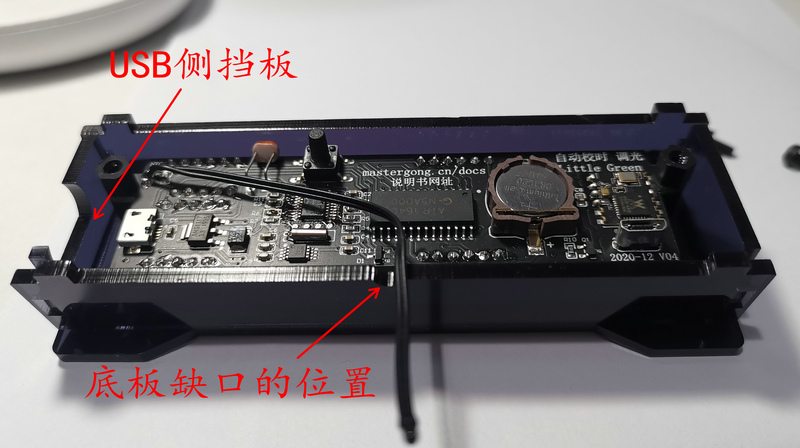

参照下图,将4个侧面挡板装上,要注意USB侧挡板位置,和底板缺口位置。
底板开孔用来探出温度传感器。

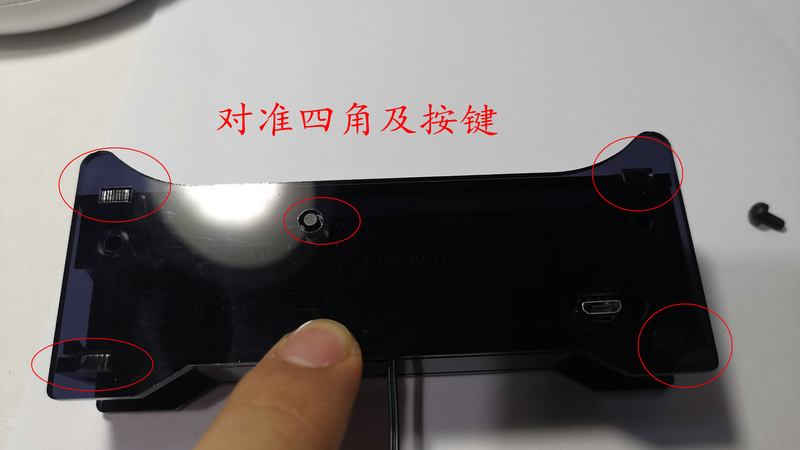

5、安装后挡板

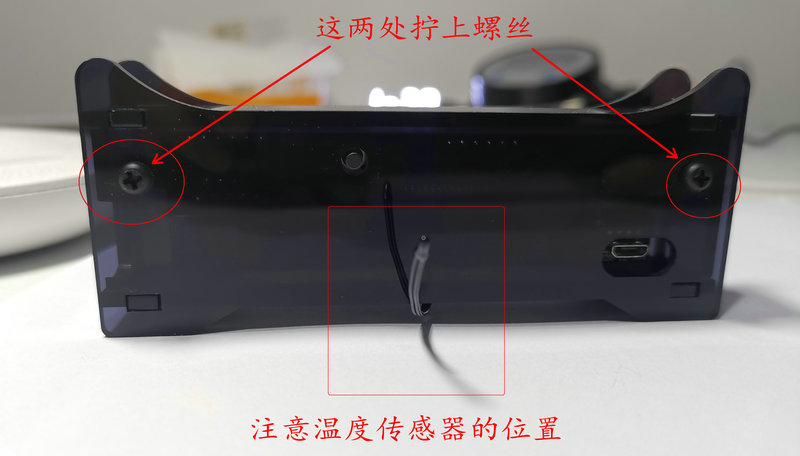

注意温度传感器走线在缺口里,四角挡板固定。
安装好后挡板用螺丝拧上,固定好。

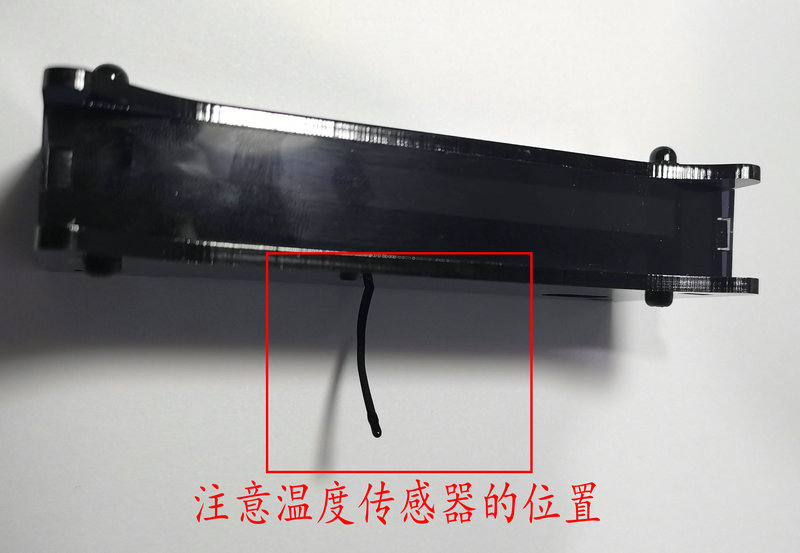

这里一定要注意温度传感器的摆放方式,因为LED显示器件会发热,造成温度偏高,所以探头要远离机体,
不正确的摆放方式会造成温度偏高很多。
可参照下图。




6、装配完成

到这里时钟的外壳已经装配好了,请继续绑定WIFI吧。


教程参照这里:https://mastergong.cn/archives/229.html

教程写的啰嗦,高手直接前往说明书:https://mastergong.cn/docs/manual/little-green.html
